1. Identificação

Código (SKU)	HC-EpH-135-12x120

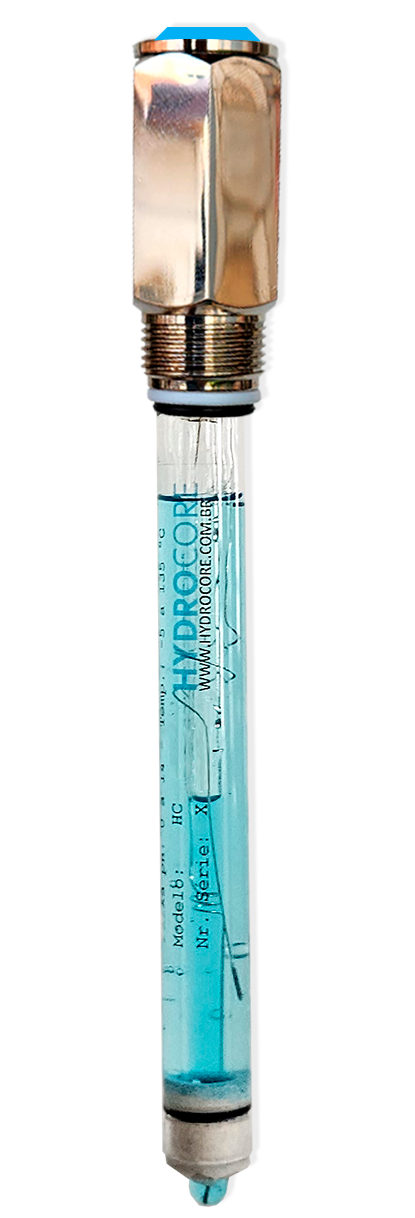

Descrição	Eletrodo pH Industrial Autoclavável
Família	Eletrodos de pH
Fabricante	Hydrocore Analítica Ltda., CNPJ 37.683.010/0001-89
Origem	Brasil
NCM	9027.90.99
Responsável Técnico	Marcos Daniel Bueno Rosa, CRQ IV 04167649

2. Recomendações ao usuário

Antes de usar, confirme que o produto é adequado à sua aplicação e ao ambiente em que será empregado. Qualquer alteração feita pelo usuário no equipamento fornecido pode degradar o desempenho. Não use o produto fora das faixas declaradas na seção 4.

3. Princípio de funcionamento

A membrana de vidro desenvolve um potencial proporcional à atividade de íons hidrogênio na amostra, lido contra o eletrodo de referência. A 25 °C, a resposta teórica é de 59,16 mV por unidade de pH; a razão entre a resposta obtida e a teórica é a inclinação, expressa em porcentagem, e é o indicador direto da saúde do eletrodo.

4. Especificações

Construção

Material do Corpo	Vidro Ø 12 x 120 mm
Tipo de Construção	Blindado
Tipo de Eletrólito	Gel HydroLite® KCl 3M + AgCl, pressurizado
Sistema de Referência	Ag/AgCl + Barreira Iônica
Tipo de Junção	PTFE

Faixas de operação

Faixa de pH	0 a 14
Temperatura de Uso	-20 a 135 °C
Pressão de Operação (bar)	0 a 6 bar a 25 °C
Esterilizável e Autoclavável	Sim

Conexão

Tipo de Cabeçote	HC2-PG13,5
Tipo de Cabo	3 m de cabo coaxial com malha trançada flexível
Tipo de Conector	conector BNC com banho de ouro

Outras especificações

Ciclo de Esterilização	121 °C por 20 min, vapor saturado
Ciclos de Esterilização	30
Esterilização In Situ (SIP)	Permitida, com o cabo desconectado

5. Equipamento necessário

• Medidor Hydrocore Série M ou instrumento equivalente com entrada conector BNC com banho de ouro e escala de pH.
• Béquer e água deionizada para enxágue.
• Agitador magnético com barra revestida, mantendo agitação constante entre padrões e amostra.

6. Soluções e consumíveis

Todos disponíveis no catálogo Hydrocore. Informe o código ao pedir.

Código	Descrição	Uso
HC-SEL-KCl-3M	Solução Eletrolítica KCl 3 mol/L, 100 mL, 500 mL	Eletrólito interno, de fábrica (selado, sem reposição)
HC-SMN-Storage	SOL. ARMAZENAMENTO ELETRODOS, 100 mL, 500 mL	Armazenamento
HC-SMN-Regen	SOL. REGENERADORA ELETRODOS, 100 mL, 500 mL	Regeneração da membrana
HC-SMN-Pepsina	SOL. LIMPEZA PEPSINA, 100 mL, 500 mL	Limpeza de resíduo proteico
HC-SMN-Tioureia	SOL. LIMPEZA TIOUREIA, 100 mL, 500 mL	Limpeza de sulfeto

7. Preparo antes do primeiro uso

1. Retire o capuz de proteção e guarde a solução que ele contém, ela será reutilizada.
2. Enxágue a ponta com água deionizada e seque encostando papel absorvente, sem esfregar. Esfregar carrega a superfície e a leitura demora a estabilizar.
3. Eletrodo de gel, selado: não abrir e não completar eletrólito.
4. Verifique se a junção não está esbranquiçada ou cristalizada. Junção obstruída é a falha mais comum e se manifesta como leitura que não estabiliza.

8. Verificação rápida da resposta

Meça os tampões de pH 7,00 e pH 4,01 e observe a diferença em mV. O esperado é próximo de 177 mV a 25 °C, equivalente a 59,16 mV por unidade de pH.

Inclinação obtida	Interpretação
95 % a 102 %	Eletrodo em boas condições.
92 % a 95 %	Aceitável. Programe limpeza e reavaliação.
85 % a 92 %	Limpar e regenerar antes de usar em análise.
abaixo de 85 %	Fim de vida útil. Substituir.

Ação corretiva

1. Enxágue com água deionizada e repita a verificação. Muitas falhas são resíduo de amostra.
2. Se a junção estiver obstruída, mergulhe a ponta em KCl 3 mol/L aquecido a cerca de 50 °C por alguns minutos, depois enxágue.
3. Persistindo, aplique a limpeza da seção correspondente ao tipo de resíduo e recondicione antes de nova tentativa.
4. Se a resposta não recuperar, o elemento sensor chegou ao fim da vida útil.

9. Calibração e medição

1. Use no mínimo dois tampões que enquadrem a faixa de trabalho. Calibrar em 7,00 e medir em 2,00 extrapola a curva.
2. Comece pelo tampão neutro, depois o ácido ou o básico conforme a amostra.
3. Enxágue entre tampões e seque sem esfregar.
4. Confira a inclinação obtida contra a tabela da seção anterior antes de liberar a análise.

10. Armazenamento

Entre medições e por períodos curtos

Recoloque o capuz com solução de armazenamento (KCl 3 mol/L).

Por períodos longos

Guarde com a ponta úmida no capuz.

11. Limpeza e manutenção

Tipo de resíduo	Procedimento
Sujeira geral	Solução regeneradora de eletrodos, conforme o tempo indicado no rótulo.
Resíduo proteico	Solução de limpeza com pepsina, cerca de 15 minutos.
Gordura e óleo	Detergente neutro diluído, seguido de enxágue abundante.

Após qualquer limpeza, enxágue com água deionizada e deixe o eletrodo em solução de armazenamento por pelo menos 1 hora antes de calibrar.

12. Esterilização e autoclavagem

Este eletrodo é autoclavável. Esterilização in situ (SIP): permitida, com o cabo desconectado. Em qualquer dos dois o cabo tem de estar desconectado do cabeçote: ele não vai à autoclave e não fica na linha durante o vapor.

1. Desconecte o cabo do cabeçote e mantenha-o fora da autoclave.
2. Retire o capuz de proteção e guarde a solução dele. Mantenha a ponta úmida durante o ciclo — algumas gotas de KCl 3 mol/L no capuz bastam. Ponta seca no vapor não volta.
3. Ciclo: 121 °C por 20 min, vapor saturado.
4. Deixe esfriar sozinho até a temperatura ambiente. Não acelere com água nem ar comprimido. O interior contrai ao esfriar e, num resfriamento brusco, a amostra é sugada pela junção e contamina a referência — é assim que se perde um eletrodo autoclavável, não pelo calor.
5. Recoloque o capuz com solução de armazenamento e deixe descansar por pelo menos 1 hora antes de calibrar.
6. Recalibre sempre depois de esterilizar. Cada ciclo desloca o potencial de referência e reduz a inclinação; medir sem recalibrar é medir errado com cara de certo.

Vida útil sob esterilização: 30 ciclos. Passado esse número, trate a peça como fim de vida mesmo que ainda responda: a inclinação cai a cada ciclo, e o eletrodo é item de consumo.

13. Solução de problemas

Sintoma	Verificar
Leitura instável ou lenta	Junção obstruída; ponta ressecada; amostra sem agitação; conector com mau contato.
Inclinação baixa	Bulbo sujo ou envelhecido; tampão vencido ou contaminado; eletrodo desidratado.
Leitura fixa ou sem resposta	Cabo ou conector danificado; trinca no corpo; instrumento na entrada errada.

14. Garantia

A Hydrocore garante este produto por 12 meses contra defeitos de fabricação e de material, contados da data da nota fiscal, quando usado para a finalidade prevista e mantido conforme este manual. A garantia se limita ao reparo ou à substituição, sem custo.

O que a garantia não cobre

• Desgaste natural do elemento sensor. Eletrodo é item de consumo: a perda gradual de inclinação por uso, ressecamento ou contaminação da amostra não caracteriza defeito.
• Operação fora das faixas declaradas na seção 4, incluindo temperatura e pressão.
• Quebra mecânica, trinca no corpo ou no cabo, e dano por queda.
• Ataque químico a materiais incompatíveis com o corpo (Vidro Ø 12 x 120 mm).
• Armazenamento em água deionizada ou a seco fora do previsto na seção de armazenamento.
• Violação, tentativa de reparo por terceiros ou modificação do produto.

Como acionar

1. Entre em contato pelos canais abaixo informando código do produto (HC-EpH-135-12x120), número da nota fiscal, data da compra e a descrição do problema.
2. A Hydrocore avalia e, se for o caso, emite a autorização de retorno. Não envie o produto antes de receber essa autorização.
3. Envie o produto limpo, sem eletrólito, em embalagem que o proteja no transporte.
4. Se a análise concluir que o caso está fora da garantia, o orçamento é enviado antes de qualquer serviço.

15. Descarte

Descarte conforme a legislação local de resíduos de laboratório. Este produto contém prata no sistema de referência: não descarte na rede de esgoto. Componentes eletroeletrônicos devem seguir a logística reversa aplicável.
